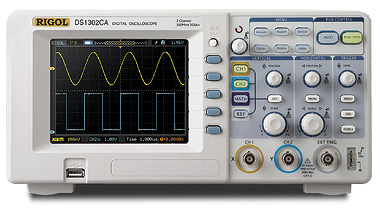

MSN：lxn@ok17.netRIGOL 普源精電數字示波器DS1062CA
 |
- 儀器名稱：數字示波器
- 儀器品牌：RIGOL 普源精電
- 儀器型號：DS1062CA
- 送貨時間：48小時內
- 標準價格：不詳
- 本站售價：洽詢
- 關鍵參數：DS1062CA混合信號數字示波器帶寬:60MHz;實時采樣率:2 GSa/s（單通道）1 GSa/s（雙通道）; 等效采樣率:50 GSa/s.存儲深度:10K采樣點（單通道） 5K采樣點（雙通道）;彩色液晶顯示
性能參數介紹
下載說明
產品介紹
DS1000 混合信號數字示波器是首例在同等價位上將模擬及數字信號測試集于一體的一款的測試儀器。它不僅有輕巧的體積、64K色高清晰的LCD顯示，同時還具備了強大的功能。高達
DS
|
|
DS1KA的超薄設計，在測試臺上節約了寶貴的空間。 |
|
型號 |
DS1302CA |
DS1202CA |
DS1102CA |
DS1062CA |
|
帶寬 |
300MHz |
200MHz |
100MHz |
60MHz |
·應用
|
1. 電子線路設計和調試 |
|
2. 考察瞬時信號 |
|
3. 頻譜分析 |
|
4. 制造測試和質量控制 |
|
5. 教育和科技等 |
|
6. 工業控制 |
|
7. 機電產品設計和分析 |
·功能特點
|
1. 提供高達 2 GSa/s 的實時采樣速率，50?GS/s 的等效采樣率；保證有效捕獲實時瞬態信號，同時可觀察重復信號的微妙細節 |
|
2. 2000 wfm/s 的最大波形捕獲速率 |
|
|
|
4. 全新設計的小巧體積，大大減小桌面占用面積 |
|
5. 豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替等 |
|
6. 可調觸發靈敏度：通過設置靈敏度，可控制有可能疊加在觸發信號上的 噪聲的門限值，從而防止誤觸發 |
|
7. 20種自動測量功能 |
|
8. 前面板上USB快捷簡便地存儲數據 |
|
9. ultraScope遠程查看和控制軟件 |
|
10.能夠與DG系列信號發生器互聯操作 |
·性能卓越
|
高采樣率 高達2 GSa/s的實時采樣率和50 GSa/s的等效采樣率，可以獲得更加豐富的信號細節 |
快速刷新 高達2000次每秒的波形刷新率，可以快速捕獲轉瞬即逝的信號和異常事件，提高波形捕獲能力，加快電路調試進程 |
·豐富的觸發功能
|
可調觸發靈敏度 有效濾除有可能疊加在觸發信號上的噪聲，防止誤噪聲 |
交替觸發 是一項模擬示波器的功能在數字示波器中的重現 |
斜率觸發 依據信號的上升&下降時間來判斷觸發 |
上升&下降沿觸發 主要應用于通過眼圖方式觀察周期信號，一般在高檔示波器中才可見到 |
·信號再現

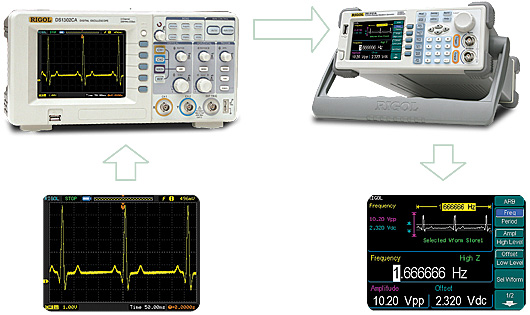

DS1000CA與RIGOL DG系列函數/任意波形發生器可以實現無縫互連。通過USB接口，DG系列函數/任意波形發生器可以直接訪問DS1000CA的波形內存，并再現波形，方便對瞬態信號的進一步研究。
示波器通過USB接口把信號傳送給函數/任意波形發生器
示波器捕捉的波形 信號發生器再現的波形
·人性化設計
|
波形亮度 可調節波形亮度，更有效地觀察波形 |
文件管理器 可以方便地操作U盤和本地存儲中的文件 |
嵌入式幫助 長按當前鍵3秒鐘，可自動進入幫助系統 |
·性能參數
|
設備型號 |
DS1302CA |
DS1202CA |
DS1102CA |
DS1062CA | |
|
帶寬 |
300 MHz |
200 MHz |
100 MHz |
60 MHz | |
|
存儲深度 |
10K采樣點（單通道） 5K采樣點（雙通道） | ||||
|
通道 |
雙通道 ＋ 外觸發 | ||||
|
實時采樣率 |
2 GSa/s（單通道）1 GSa/s（雙通道） | ||||
|
等效采樣率 |
50 GSa/s | ||||
|
上升時間 |
1.2 ns |
1.7 ns |
3.5 ns |
5.8 ns | |
|
輸入阻抗 |
1 MΩ || 15 pF，50 Ω |
1 MΩ || 15 pF | |||
|
時基范圍 |
2 ns/div 至 50 s/div |
5 ns/div 至 50 s/div |
5 ns/div 至 50 s/div | ||
|
李沙育圖形 |
帶寬 |
300 MHz |
200 MHz |
100 MHz |
60 MHz |
|
相位差 |
± 3° | ||||
|
觸發模式 |
邊沿、視頻、脈寬、斜率、交替 | ||||
|
觸發源 |
CH1，CH2，Ext，Ext/5，AC Line | ||||
|
相同參數 | |
|
垂直靈敏度 |
2 mV/div 至 10 V/div |
|
垂直分辨率 |
8位 |
|
輸入耦合 |
直流、交流、接地 |
|
最大輸入電壓 |
300 V (DC + AC 峰值) |
|
滾動范圍 |
500 ms/div 至 50 s/div |
|
自動測量 |
峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 |
|
光標測量 |
手動模式、追蹤模式和自動測量模式 |
|
數學運算 |
＋，－，×，FFT |
|
存儲 |
內置：10組波形、10組設置 |
|
USB：位圖存儲、CSV存儲、波形設置 | |
|
接口 |
USB Device，USB Host，RS-232，P/F Out (Isolated) |
|
顯示 |
64K色TFT彩色液晶，320 x 234 |
|
電源 |
全球通用，100 – 240 V / 50 W 最大值 |
|
重量 |
|
電源標準
電源標準：全球通用，100 – 240 V / 50 W 最大值
標準配置
|
|
|
|
|
|
|
|
|
電源線 |
|
探頭2根 |
|
用戶手冊＋產品保修卡 |
|
|
選購附件
|
|
|
|
|
|
|
|
|
Ultrascope |
|
RS-232 串口線 |
|
儀器包 |
|
|
標準證書
CE
