RIGOL　普源精電混合信號數字示波器DS1062CD
  • 儀器名稱：混合信號數字示波器
  • 儀器品牌：RIGOL　普源精電
  • 儀器型號：DS1062CD
  • 送貨時間：48小時內
  • 標準價格：不詳
  • 本站售價：洽詢
  • 關鍵參數：DS1062CD混合信號數字示波器;帶寬:60 MHz;通道:雙通道 ＋ 外觸發 ＋ 邏輯分析儀;實時采樣率400 MSa/s，等效采樣率高達25 GSa/s;存儲深度:1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀）,彩色液晶顯示
加入購物車 加入收藏夾 無軟件下載 資料下載 廠商介紹

性能參數介紹

下載說明

軟件下載：數字示波器DS1000測控工具/測量軟件

資料下載：數字示波器DS1000使用中/英文說明書

產品介紹

    DS1000 混合信號數字示波器是首例在同等價位上將模擬及數字信號測試集于一體的一款的測試儀器。它不僅有輕巧的體積、64K色高清晰的LCD顯示，同時還具備了強大的功能。高達1M的存儲深度配合Ultrazoom功能，可輕易在縱覽全局同時細致觀察波形細節；7種觸發方式、可調觸發靈敏度、支持移動設備存儲和打印的USB Host端口及RIGOL數字示波器的傳統功能，可幫助您的測試更加得心應手。DS1000是每一個電子工程師測試測量的理想選擇。



   DS1000CD系列介紹





                           設備尺寸：寬×高×深＝303mm×154mm×133mm





1、可選裝16通道邏輯分析儀的混合信號示波器



2、超薄設計，體積小巧，大大減少桌面占用面積



3、存儲深度高達1M采樣點



4、5.7’ 64K色TFT彩色液晶屏，波形顯示更加清晰自然



5、豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等



6、實時采樣率400 MSa/s，等效采樣率高達25 GSa/s



7、集成USB Host，支持U盤存儲、USB接口打印和直接系統升級



型號

DS1102CD

DS1062CD

DS1042CD

DS1022CD

帶寬

100 MHz

60 MHz

40 MHz

25 MHz

選配

邏輯分析儀







 ·應用



1.       電子線路的測試

2.       教育和技術培訓

3.       信號邏輯關系驗證

4.       混合信號電路測量

5.       電路功能測試



 ·性能特點



DS1000CD ( 型號：DS1102CD  DS1062CD   DS1042CD   DS1022CD)

1.  可選裝16通道邏輯分析儀
2.  全新設計的小巧體積，大大減小桌面占用面積
3.  5.7’64K色TFT彩色液晶顯示
4.  存儲深度：1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀）
5.  豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等
6.  可調觸發靈敏度：有效濾除有可能疊加在觸發信號上的噪聲，防止誤觸發
7.  實時采樣率400 MSa/s，等效采樣率高達25 GSa/s；保證有效捕獲實時瞬態信號，同時可觀察
    重復信號的微妙細節
8.  20種自動測量功能
9.  光標測量包括手動模式、追蹤模式和自動測量模式
10. 10組波形、10組設置存儲、位圖存儲、CSV存儲
11. 加、減、乘、FFT、反相等多種波形運算功能
12. 自動校準功能
13. 獨特的數字濾波器和波形錄制功能
14. 內置硬件頻率計
15. 雙通道+ 外觸發，根據帶寬分為100 MHz，60 MHz，40 MHz，25 MHz 多種型號
16. 標準配置接口：USB Device，RS-232；USB Host，支持U盤和USB接口打印機
17. 標配 通過/失敗 檢測功能：采用“光電隔離”方式，有效避免電磁干擾
18. 多種語言用戶界面，嵌入式幫助系統

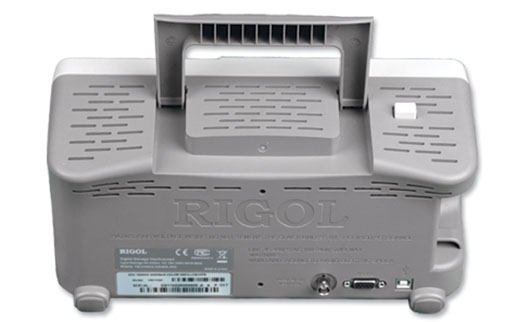

·背面圖＋說明







1、標準通信接口：USB Device，RS-232接口

2、標配：通過/失敗 檢測功能，采用“光電隔離”方式，有效避免電磁干擾









·人性化設計























波形亮度



Ultrazoom



文件管理器



嵌入式幫助





可調節波形亮度，更有效地觀察波形



縱覽全局，細致毫發



可以方便地操作U盤和本地存儲中的文件



長按當前鍵3







·邏輯分析儀模塊





    選配16通道邏輯分析儀(LA)，成為混合信號示波器(MSO)。LA 共有16個數字通道，分為

















D7 至D0，D15 至D8



邏輯分析儀模塊



碼型觸發



持續時間觸發





獨立操作。







多種電平，邊沿組合觸發



是碼型觸發和脈寬觸發完美結合的新型觸發方式







·性能參數



設備型號

DS1102CD

DS1062CD

DS1042CD

DS1022CD

帶寬

100 MHz

60 MHz

40 MHz

25 MHz

存儲深度

1M采樣點（單通道），512K采樣點（雙通道），

512K采樣點（邏輯分析儀）

通道

雙通道 ＋ 外觸發 ＋ 邏輯分析儀

實時采樣率

400 MSa/s，200 MSa/s（邏輯分析儀）

等效采樣率

25 GSa/s

上升時間

3.5 ns

5.8 ns

8.7 ns

14 ns

時基范圍

5 ns/div 至 50 s/div

10 ns/div 至 50 s/div

20 ns/div 至 50 s/div

門限類型

（邏輯分析儀）

TTL = 1.4 V, CMOS = 2.5 V, ECL = - 1.3 V, USER = - 8.0 V 至 + 8.0 V

李沙育圖形

帶寬

100 MHz

60 MHz

40 MHz

25 MHz

相位差

± 3°

觸發模式

邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發

觸發源

CH1，CH2，Ext，Ext/5，AC Line，D0 至 D15

輸入阻抗

1 MΩ || 15 pF

垂直靈敏度

2 mV/div 至 5 V/div

垂直分辨率

8位

輸入耦合

直流、交流、接地

最大輸入電壓

400 V (DC + AC 峰值)

滾動范圍

500 ms/div 至 50 s/div

自動測量

峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量

光標測量

手動模式、追蹤模式和自動測量模式

數學運算

＋，－，×，FFT

存儲

內置：10組波形、10組設置

USB：位圖存儲、CSV存儲、波形設置

接口

USB Device，USB Host，RS-232，P/F Out (Isolated)

顯示

64K色TFT彩色液晶，320 x 234

電源

全球通用，100 – 240 V / 50 W 最大值

重量

2.3 kg



電源標準

電源標準：全球通用，100 – 240 V / 50 W 最大值

標準配置





















電源線



探頭2根



用戶手冊＋產品保修卡

































邏輯分析儀模塊



邏輯測試夾



數據排線











選購附件























Ultrascope
測控軟件光盤



RS-232 串口線



儀器包









標準證書

      CE
