RIGOL　普源精電函數/任意波形發生器DG2021A
  • 儀器名稱：函數/任意波形發生器
  • 儀器品牌：RIGOL　普源精電
  • 儀器型號：DG2021A
  • 送貨時間：48小時內
  • 標準價格：不詳
  • 本站售價：洽詢
  • 關鍵參數：DG2021A函數/任意波形發生器使用直接數字合成（DDS）技術,帶有數字邏輯輸出功能(16路數據通道和2路時鐘通道)的混合信號發生器(MSG),輸出最高頻率:25 MHz,100 MSa/s MSa/s采樣率，512K采樣點存儲深度,單色液晶顯示
加入購物車 加入收藏夾 無軟件下載 無資料下載 廠商介紹

性能參數介紹

下載說明

軟件下載：            無
資料下載：            無

產品介紹

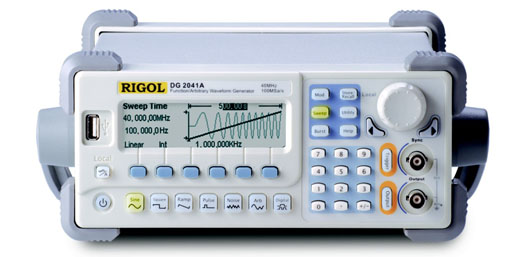

 DG2000系列函數/任意波形發生器











                       設備尺寸：寬×高×深＝232mm×108mm×287.5mm





1、帶有數字邏輯輸出功能(16路數據通道和2路時鐘通道)的混合信號發生器(MSG)



2、采用先進的DDS技術，100 MSa/s采樣率，14位垂直分辨率，



512K采樣點存儲深度，40 MHz的最高輸出頻率



3、集成了脈寬和邊沿可調的脈沖信號源



4、集成了PWM調制波形發生器



5、豐富的接口配置：USB Device，LAN，GPIB，RS-232：USB Host，



支持U盤存儲和USB接口打印機，實現和DS系列產品的無縫互聯



型號

DG2041A

DG2021A

帶寬

40 MHz

25 MHz

接口

USB Device，RS-232，LAN/GPIB

選配

數字邏輯輸出模塊



 ·應用



1.  模擬傳感器和實際環境信號
2.  電路功能測試
3.  串行總線調試
4.  IC芯片測試



 ·功能特點



1.  可選的數字邏輯輸出模塊，配合模擬通道可以重現更多的混合信號
2.  采用DDS直接數字合成技術，輸出信號精確、穩定、低失真
3.  100 MSa/s采樣率，14位垂直分辨率，512K采樣點存儲深度
4.  輸出十種標準波形：
    正弦波、方波、鋸齒波、脈沖、噪聲、指數上升、指數下降、Sin(x)/x、心電圖波、直流
5.  直觀、簡單地生成用戶自行定義的任意波形
6.  具有豐富的調制功能，輸出各種調制波形：
    調幅(AM）、調頻(FM）、調相(PM）、頻移鍵控(FSK）、脈寬調制(PWM）、掃頻(SWEEP）、突
    發(BURST）
7.  豐富的輸入輸出：波形輸出，數字同步信號輸出，外接調制源，外接基準10 MHz時鐘源，外觸
    發輸入，內部10 MHz時鐘輸出
8.  多種接口：USB Device，RS-232，GPIB，LAN
9.  USB Host插槽，支持U盤存儲和USB接口打印機
10. 與DS系列示波器無縫互聯，直接獲取示波器中存儲的波形并無損地重現
11. 多種語言用戶界面，嵌入式幫助系統

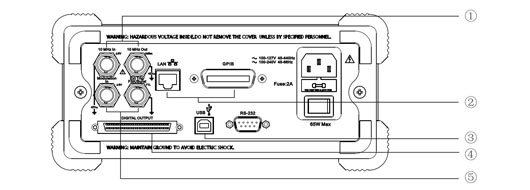

 DG2000函數/任意波形發生器 背面圖＋說明









1、時鐘參與，實現多機同步



2、選配：LAN/GPIB接口模塊，實現WEB遠程訪問



3、USB Device：當在危險或者遠處使用信號源的時候，可以通過遠程操作進行控制



4、選配：數字邏輯輸出模塊，使其成為真正意義上的模擬和數字任意波形發生器。



它能夠輕松地構造出常見的數字協議，配合模擬通道可以重現現實中更多的混合信號



5、外部源接入，實現外調制，外觸發



 ·典型輸出





















正弦波SINE



脈沖PULSE























任意波ARB



調幅AM





















頻移鍵控FSK



掃頻SWEEP





 ·人性化設計















按鍵幫助



文件管理(U盤操作)















中文輸入









 ·數字邏輯輸出模塊





數字邏輯輸出模塊:
    外置16通道數據＋2通道時鐘輸出，使DG系列產品成為真正意義上的模擬和數字混合信號發生器（MSG）。能夠輕松地構造出常見的數字協議，配合模擬通道可以重現現實中更多的混合信號。







·性能參數



波形

　

頻移鍵控(FSK)

標準波形

　

　

正弦波、方波、鋸齒波、脈沖、噪聲、指數上升、指數下降、Sinc波、心電圖波、直流

內部速率

2 mHz 至 1 MHz

頻率范圍

1 μHz 至 40 MHz



調相(PM)

任意波形

調制

任何內部波形

波形長度

1 至 512K點

頻率

2 mHz 至 20 KHz

非易失性存儲器

最多可存儲4個波形

相位

0° 至 360°

脈沖(PULSE)

脈寬調制(PWM)

周期

100.0 ns 至 2000.0 s

載波波形

脈沖

脈寬

20.0 ns 至 1999.9 s

調制源

內部/外部

可變邊緣時間

10.0 ns 至 1.00 ms

內部調制

正弦波、方波、斜波噪聲、任意(2 mHz 至 20 KHz)

　



　

垂直分辨率

14位

占空比

0% 至 100%

采樣率

100 MSa/s

掃頻(SWEEP)

頻率特性

類型

線性或?qū)?shù)

正弦波

1 μHz 至 40 MHz

方向

上或下

方波

1 μHz 至 40 MHz

起始F/停止F

1 00 μHz 至 40 MHz

鋸齒波

1 μHz 至 400 KHz

掃描時間

1 ms 至 500 s

白噪聲

20 MHz帶寬

標記

同步信號下降沿

分辨率

1μHz，除脈沖外為5個字

突發(Burst)

波形頻率

1 μHz 至 40 MHz

其他特性

計數

1 至 1,000,000或無窮

幅度（至50 Ω）

10 mVpp 至 10 Vpp

起始/停止 相位

－360° 至 ＋360°

準確度(1 KHz)

±1％設置值 ±1 mVpp

內部周期

1 μs 至 500 s

調幅(AM)

其他參數

調制

任何內部波形

時鐘基準

10 MHz

頻率



2 mHz 至 20 KHz



標準接口

USB Host，USB Device，RS-232

深度



0％ 至 120％



選配

LAN/GPIB接口模塊數字邏輯輸出模塊

調頻(FM)

內置幫助

中、英文語言

調制

頻率

任何內部波形

2 mHz 至 20 KHz

電源

全球通用，100 – 240 V / 40 W 最大值

偏移

DC 至 40 MHz

重量

2.7 kg

電源標準

電源標準：全球通用，100 – 240 V / 50 W 最大值

標準配置















電源線



USB數據線



Ultrawave
波形編輯軟件光盤



說明書



選購附件















BNC 同捆電纜



RS-232 串口線



數字邏輯輸出模塊



數據排線

標準證書

      CE
