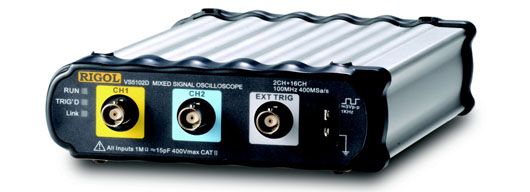

RIGOL　普源精電虛擬數字示波器VS5062
  • 儀器名稱：虛擬數字示波器
  • 儀器品牌：RIGOL　普源精電
  • 儀器型號：VS5062
  • 送貨時間：48小時內
  • 標準價格：不詳
  • 本站售價：洽詢
  • 關鍵參數：VS5062虛擬數字示波器帶寬:60 MHz,雙通道的模擬輸入，400 MSa/s的實時采樣率，25 GSa/s等效采樣率，存儲深度：1M采樣點（單通道），512K采樣點（雙通道）,集成高速USB 2.0 接口
加入購物車 加入收藏夾 無軟件下載 無資料下載 廠商介紹

性能參數介紹

下載說明

軟件下載：            無
資料下載：            無

產品介紹

 VS5000系列虛擬數字示波器

    VS5000 虛擬示波器采用了精密加工鋁合金外殼，美觀耐用，上機操作界面也親切而易于上手。 性能上，VS5000具備了雙通道的模擬輸入和16通道的數字輸入通道，400 MSa/s的實時采樣率，25 GSa/s等效采樣率，1M的存儲深度。同時，VS5000還配備了高速USB2.0接口及LAN接口，用戶在現場或遠程均可實現無障礙測試。 VS5000 是RIGOL虛擬儀器的一款里程碑產品，她的出現將為測量測試領域家族帶來新的希望。











                       設備尺寸：寬×高×深＝141mm×45mm×217mm





1、可選裝16通道邏輯分析儀，實現混合信號示波器



2、實時采樣率400 MSa/s，等效采樣率高達25 GSa/s



3、存儲深度高達1M采樣點



4、外置設計，體積小巧，橫置/立放 任意；精密加工鋁合金外殼，美觀耐用



5、高速USB 2.0接口



型號

VS5102

VS5062

VS5042

VS5022

帶寬

100 MHz

60 MHz

40 MHz

25 MHz

選配

無

型號

VS5102D

VS5062D

VS5042D

VS5022D

帶寬

100 MHz

60 MHz

40 MHz

25 MHz

選配

邏輯分析儀



 ·應用



1.  電子線路調試
2.  電路功能測試
3.  信號邏輯關系驗證
4.  混合信號電路測量
5.  教育和技術培訓



 ·特點及優點



1、 可選裝16通道邏輯分析儀，實現混合信號示波器
2、 實時采樣率400MSa/s，等效采樣率高達25GSa/s
3、 存儲深度：1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀）
4、 外置設計，體積小巧，橫置/立放 任意；精密加工鋁合金外殼，美觀耐用
5、 雙通道+外觸發，根據帶寬分為100MHz、60MHz、40MHz、25MHz 多種型號
6、 集成高速USB 2.0 接口
7、20種自動測量功能
8、 光標測量包括手動模式、追蹤模式和自動測量模式
9、 內嵌FFT頻譜分析功能
10、內置硬件頻率計
11、集成局域網LAN 接口
12、與臺式示波器類似的使用界面，親切而易于上手

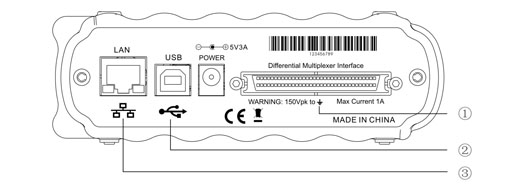

 VS5000系列虛擬數字示波器 背面圖＋說明

















1、16通道邏輯分析儀，實現混合信號示波器



2、USB 2.0接口，即插即用



3、LAN遠程控制接口，支持虛擬終端顯示和控制



 ·豐富的觸發功能























可調觸發靈敏度



邊沿觸發



交替觸發



斜率觸發





 ·人性化設計























Ultrazoom



波形亮度













 ·邏輯分析儀模塊









    選配16通道邏輯分析儀，實現混合信號示波器











邏輯分析儀模塊





碼型觸發



持續時間觸發



·性能參數



規格

VS5102

VS5062

VS5042

VS5022

帶寬

100 MHz

60 MHz

40 MHz

25 MHz

存儲深度

1M采樣點（單通道），512K采樣點（雙通道）

通道

雙通道＋外觸發

實時采樣率

400 MSa/s

等效采樣率

25 GSa/s

上升時間

3.5 ns

5.8 ns

8.7 ns

14ns

 掃速范圍

5 ns/div 至 50 s/div

10 ns/div 至 50 s/div

20 ns/div 至 50 s/div

靈敏度范圍

2 mV/div 至 5 V/div（在輸入BNC處）

觸發靈敏度

0.1 div 至 1.0 div，用戶可調節

觸發模式

邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發

觸發源

CH1、CH2、Ext、Ext/5、AC Line

自動測量

峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量

光標

手動、追蹤和自動測量

接口

USB Device，LAN

配件

探頭×2（1x，10x切換），電源適配器，用戶手冊

電源

(AC 100 V –240 V, 50 Hz – 60 Hz)輸入，DC 5V/3A輸出的開關電源模塊供電

重量

0.7 kg



規格

VS5102D

VS5062D

VS5042D

VS5022D

帶寬

100 MHz

60 MHz

40 MHz

25 MHz

存儲深度

1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀）

通道

雙通道＋外觸發＋16通道邏輯分析儀

實時采樣率

400 MSa/s，200 MSa/s（邏輯分析儀）

等效采樣率

25 GSa/s

上升時間

3.5 ns

5.8 ns

8.7 ns

14 ns

 掃速范圍

5 ns/div 至 50 s/div

10 ns/div 至 50 s/div

20 ns/div 至 50 s/div

靈敏度范圍

2 mV/div 至 5 V/div（在輸入BNC處）

門限類型

（邏輯分析儀）

TTL＝1.4V,CMOS=2.5V,ECL=-1.3V,USER=-8.0V - +8.0V

觸發靈敏度

0.1 div 至 1.0 div，用戶可調節

觸發模式

邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發、碼型觸發、持續時間觸發

觸發源

CH1、CH2、Ext、Ext/5、AC Line、D0-D15

自動測量

峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量

光標

手動、追蹤和自動測量

接口

USB Device，LAN

配件

探頭×2（1x，10x切換），電源適配器，用戶手冊，數字探頭組件

電源

(AC 100 V –240 V, 50 Hz – 60 Hz)輸入，DC 5V/3A輸出的開關電源模塊供電

重量

0.7 kg

電源標準

電源標準：全球通用，100 – 240 V / 50 W 最大值

標準配置

















電源適配器＋電源線



探頭2根



USB 數據線



VS5000 測控軟件光盤





























用戶手冊＋產品保修卡



邏輯分析儀模塊



邏輯測試夾



數據排線











選購附件

       無

標準證書

       CE
