產品介紹

HS5660X 型多通道噪聲/振動測量分析系統

特點:

產品介紹

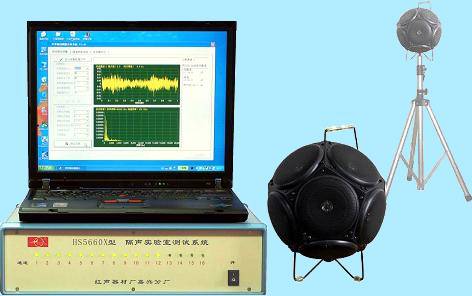

HS5660X型多通道噪聲振動測量分析系統、無指向聲源示意圖

·  概述：（如有更改，以所簽定的合同為準。恕不另行通知?。?　

　　   HS5660X型噪聲振動測量分析系統是一種以計算機為中心，配套精密、高速、多通道噪聲振動信號同步測量分析系統，可進行大容量數據存儲、高速數據處理，實現實時FFT細譜、1/3倍頻程譜、聲壓/時間歷程分析等等各種時頻分析。并能自動生成各種分析結果圖表。該系統可根據用戶需要提供不同配置的聲學/振動分析系統，為各類聲學/振動信號做有針對性的詳細分析，并將實時分析的結果以圖形、列表或報告的形式輸出。為工程技術、質量管理人員提供詳實的產品質量判據，同時為產品的研發設計、生產工藝、質量控制提出指導性意見。

•    系統主要應用范圍：環保、建筑、家電、汽車、機械等行業或相應的科研、質量技術監督等部門。
•    系統主要功能和特點：（功能的實現，與系統產品的實際配置相關?。?/SPAN>
•    測試分析基本功能：

·     系統的基本功能：　

·     多通道實時噪聲、振動加速度、速度和位移測量；

·     聲壓、加速度隨時間變化測量；

·     扣背景測量；

·     聲壓級A、C計權及線性L方式；振動線性L方式；

·     噪聲、振動測試通道自動校準?！?SPAN lang=EN-US style="FONT-FAMILY: ">

·     FFT窄帶頻譜分析：　

·     多通道細譜分析：最高分辨率0.2Hz；

·     多通道噪聲、振動同步分析；

·     測量數據、圖譜存儲?！?SPAN lang=EN-US style="FONT-FAMILY: ">

·     OCT 1/3倍頻程分析: 　

·     多通道1/3倍頻程聲壓級頻譜；

·     多通道1/3倍頻程總聲功率級頻譜； 　 　

•    噪聲測量主要技術指標：（如用戶另有約定，按約定技術指標執行?。?/SPAN>

•    傳聲器：Ф12.7mm（1/2″）HS14427型預極化測試電容傳聲器；
•    頻率范圍：20Hz～20kHz；
•    頻率計權：A計權、C計權、L(線性)
•    測量范圍：（均以2×10-5 Pa為基準）
•                22 ～ 135 dB（A）；
•                35 ～ 135 dB（C）；
•                40 ～ 135 dB（L線性）
•    ?量程控制：程序控制，分四檔，量程范圍如下：
•               20dB檔：20dB ～ ?80dB
•               40dB檔：40dB ～ 100dB
•               60dB檔：60dB ～ 120dB
•    80dB檔：80dB ～ 135dB
•    線性范圍：> 60dB/量程檔；
•    時間計權：快（F）、慢（S）及時間平均；
•    1/3倍頻程頻譜分析：應用FFT分析技術計算1/3倍頻程聲壓級譜；
•    精度等級：國標Ⅰ級。

        振動測量主要技術指標（以185型傳感器為例）：（如用戶另有約定，按約定技術指標執行！）

•    靈 敏 度： ～5 mV/mS-2；
•    量程：加速度：0.2～100mS-2；速度、位移：依據加速度和頻率值自動計算結果；
•    橫 向 比：＜5%
•    頻率范圍：0.5～5000KHz；
•    分 辨 率：0.004 mS-2；
•    諧振頻率：～20KHz
•    輸出阻抗：＜100Ω
•    傳感器工作溫度：-20～120℃
•    外形尺寸：Φ40×30 mm；
•    安裝螺紋：M5mm（或磁性座）；
•    傳感器凈質量：32g
•    整機主要技術指標：（根據用戶配備的通道總數，選擇啟動N個噪聲或振動測量通道。N≤通道總數）
•    采樣頻率： 　
•    總采樣頻率：100kHz或200kHz；
•    每個通道采樣頻率：500Hz～(100/N或200/N)kHz； 　
•    測試頻率： 　
•    最高測試頻率：50或100kHz；（僅啟動第一個測試通道）
•    每個通道采樣頻率：500Hz～(50或100/N)KHz；（按順序啟動多個測試通道） 　
•    分析頻點數：512～8192點可選；
•    測試分析界面顯示主要內容：（由計算機顯示器顯示） 　
•    測量有效值、脈沖峰值；
•    測量值/時間歷程圖；
•    25個等間隔時間（等間隔時間長度: 0.125、0.25、0.5、1、2、3、4、5、10S可選。實際間隔時間，視數據計算量、計算機運行速度和效率而有所延時）測量值幅值歷程記錄圖；
•    細譜圖、1/3倍頻程頻譜及數據；
•    扣背景測量結果。 　
•    輸出接口：USB數據傳輸接口、RS-232程序控制接口；
•    測試通道校準： 　
•    噪聲測試通道：使用HS6020型(聲)校準器（94dB/1000Hz）；
•    振動測試通道：使用YE5501(振動)校準激勵器(10ms-2/160Hz)； 　
•    其他： 　
•    電源：交流220V，50Hz；
•    外形尺寸mm：≤ 6通道：l×b×h = 300×260×100；≤16通道：l×b×h = 400×300×100；
•    質量：（主機）約3～5kg；
•    一般使用條件：溫度：-10℃ ～ 50℃； 相對濕度：30～90%； 大氣壓：86～106kPa；
•    長期使用條件：溫度：5℃ ～ 30℃； 相對濕度：30～65%； 大氣壓：86～106kPa；
•    性能符合國家標準JJG 188—2002（噪聲）、JJG233-1998（振動）中的相關要求。 　
•    標準（專用）聲源系統指標： 　 　
•    信號源： 　
•    白噪聲：20Hz～22.4KHz；
•    粉紅噪聲：20Hz～22.4KHz；
•    帶通噪聲：20Hz～20KHz 1/3倍頻程帶通噪聲信號；
•    標準信號源：（本廠可按用戶實際要求設計制造專用聲源系統） 　
•    本信號源是基于①信號源、②功率放大器、③聲源等三部分組成的標準聲源系統而設計制造的。其目的在于綜合三者的性能進行綜合調制，使聲源最終的輸出聲場達到國家標準GB/T 4129-2003，以及國際標準ISO6926:1999的有關要求。
•    標準信號源主要技術指標如下： 　
•    頻率特征：在標準聲源的使用頻率范圍內,保證1/3倍頻程中心頻率100Hz ～ 10KHz的范圍內產生寬帶穩態聲；
•    同時所有的1/3倍頻程頻帶的聲功率級之間的差＜12dB；
•    相鄰的兩個1/3倍頻程頻帶的聲功率級之間的差＜3dB；
•    指向性指數：在100Hz ～ 10KHz的范圍內，任一1/3倍頻帶聲源的指向性指數的最大值＜6dB。 　
•    音頻功率放大器： 　
•    具有USB數字信號輸入接口和模擬信號輸入接口；
•    額定輸出功率（RMS,4Ω）:100W；
•    額定負載阻抗：4～8Ω；
•    輸入靈敏度：300mV±10mV；
•    過載源電動勢：≥2.0V；
•    頻率相應：20Hz～20KHz；
•    諧波失真（1KHz）：≤0.3%；
•    信噪比（A計權線路輸入）：≥100dB；
•    重量：12kg；
•    尺寸：寬×深×高＝435mm×410mm×155mm。 　
•    12 面體全向聲源：（用于測試聲場標定、修正和替代聲源法的聲功率級測量） 　
•    12 面體全向聲源的主要技術參數： 　 　
•    頻率響應：80Hz ～ 10KHz；
•    電功率：180 ～ 360W；
•    最大輸出聲功率級：≥ 120dB；
•    阻抗：6Ω；
•    相位：12個揚聲器按同相位方式進行連接； 　
•    單指向聲源： 　
•    單指向聲源的主要技術參數： 　 　 　
•     頻率響應：63Hz～12.5KHz；
•    電功率：60～80W；
•    最大輸出聲功率級：≥106dB；
•    阻抗：6～16Ω；

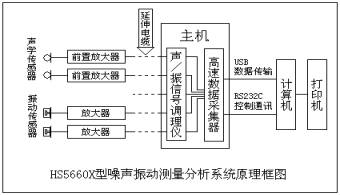

• 系統原理框圖及介紹：

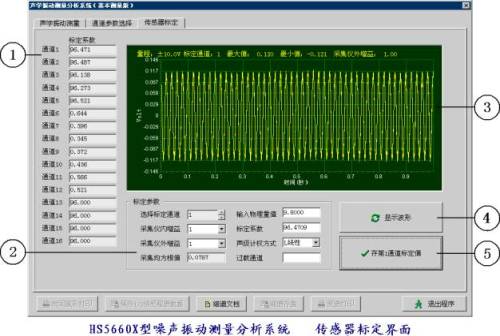

·  傳感器標定界面示意圖：（波形圖可進行選擇放大?。?/SPAN> 　

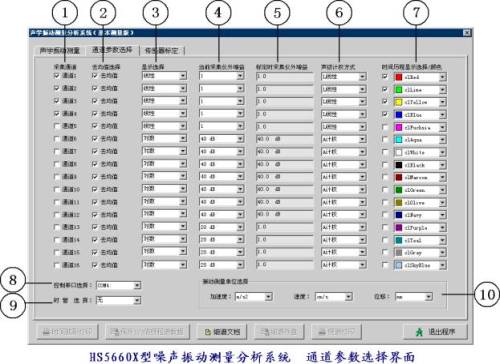

·  通道參數選擇界面： 　

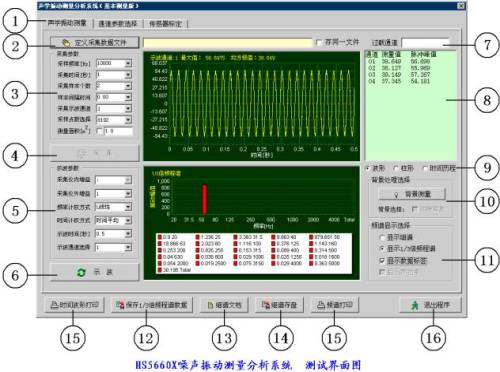

·  聲學振動測量界面示意圖：（波形圖、頻譜圖均可進行選擇放大?。?/SPAN> 　

·  其他聲學振動測量界面示意圖：（波形圖、頻譜圖均可進行選擇放大?。?/SPAN> 　

·  建筑聲學應用程序介紹：（聲衰減圖、隔聲量評價圖均可進行選擇放大！）

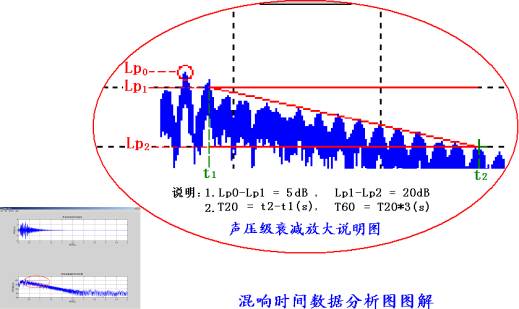

·  混響時間（吸聲量）數據的采集、計算分析：（選購軟件產品） 　

·

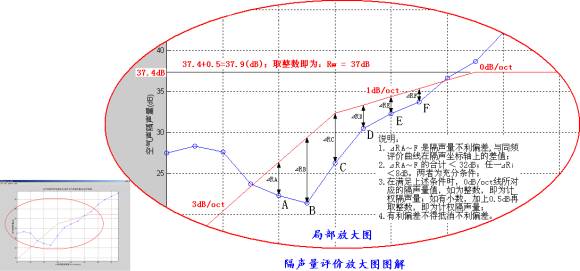

隔聲量數據的采集、計算分析、評價：（選購軟件產品） 　

·

  產品配置（選配）表： 　

HS5660X型噪聲振動測量分析系統產品配置（選配）表

電源標準

電源標準：交流220V

標準配置

HS5660X型多通道噪聲振動測量分析系統  聲級計主機,說明書。

選購附件

          見圖表

標準證書
