特點:

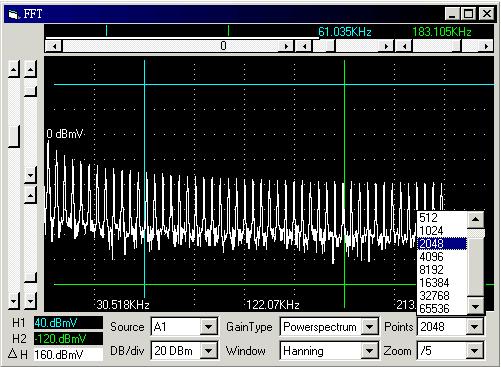

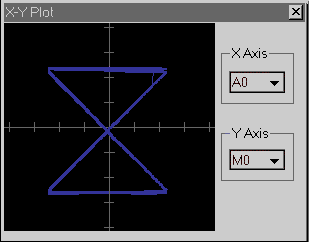

DSO-29XX系列混合信號數字存儲示波器（三合一，中英文界面） : 20GS/s等效采樣，250MHz或500MHz實時采樣速率,采樣速率從1Hz/秒到20GS/秒,通過軟件可調 。 測量帶寬80MHz ，用數學插值計算提高帶寬。（其它競爭產品無此功能） 通過計算機并口或USB2.0口選件連接臺式計算機或筆記本電腦。 最大512K/1MB存儲深度（可調）。 多種先進觸發方式。 采集和通道參數能自動設置。 帶125MHz或200MHz的頻譜分析儀功能/FFT。 帶8 通道250MHz/秒邏輯分析儀。 外觸發既可用正負電平也可外部時鐘觸發。（其它競爭產品無此功能） 示波器與邏輯分析儀可交叉觸發。（其它競爭產品無此功能） 帶XY繪圖功能。 計算機屏幕進行彩色顯示，并能多屏幕顯示（其它競爭產品無此功能）。 對采集波形進行運算。 10多種自動測量參數。（其它競爭產品僅有6種參數） 顯示數據可存儲的計算機硬盤，以便事后分析 可選后備電池野外作業。（選件） 軟件包括（Win98/2000/xp自由下載）（USB口支持Win2000,XP ） 軟件開發包（DLL庫用于高速采集）用戶也可編制Labview驅動，連接Labview圖形化設計（其它不支持Labview） DSO-29XX系列雙通道數字存儲示波器有大容量的存儲和很好的人機界面并且非常容易操作。

　　

基于DSO29XX混合信號測試提示

跟蹤難以捕捉的毛刺 。
調試串行I/O 。
驗證電機控制器中的PWM死時間。
使用高級邏輯探頭隔離軟件問題。
將任意波形用于誤碼測試。
解決硬件/軟件集成問題。
CAN控制器中軟件與模擬輸出的關聯。
調試基于MCU的CCD攝像機控制器。

250 MHz/秒雙通道數字存儲示波器

先進觸發

DSO-29XX系列雙通道數字存儲示波器有許多觸發功能: 用上升或下降斜率進行電平觸發 用觸發游標任意設定在存儲器內的前后觸發位置 電平觸發 也就是在1伏電壓上升沿處觸發.

自動設置

存儲深度很深

很深的存儲深度能保持DSO29XX示波器有快速的采樣速率，甚至在很慢的時基設置下，現在DSO29XX系列示波器有每通道:512K/2MB點的存儲深度能記錄很長的數據流，不象短的存儲深度的示波器，不便觀察，DSO-29XX系列示波器在128k點的存儲深度下，滿刻度能保持 0.1%時基精度，和在10納秒的采樣分辨率下，記錄1310微秒信號和數據流，換句話說，29XX系列示波器能夠精確捕捉 從1 Hz 直到 125 MHz的信號頻率分量，或在 60 Hz的信號下，在頂部上升沿1 MHz 的毛刺。

如果用 1Sa/S 采樣，則存儲時間可達 36個多小時。

area     面積。所有電壓*采樣時間之和。
Cursor A (time) 游標A在時間軸的位置。
Cursor B (time) 游標A在時間軸的位置。
V1Bar (voltage) 電壓V1條在電壓軸的位置。
V2Bar (voltage) 電壓V2條在電壓軸的位置。
trigger cursor觸發游標在時間軸的位置。
A-B (time) 游標A和游標B之時間差值。
V1-V2 (voltage) 電壓V1和電壓V2之差值。
A-T (time) 游標A和觸發游標之時間差值。
B-T (time) 游標B和觸發游標之時間差值。
V_max.     最大電壓
V_min.     最小電壓
peak to peak   峰峰值。
         最大和最小電壓之差值。

Average 平均。平均最大和最小電壓的平均。
rms 均方根值。SQRT( (1/ # samples) *
     ( sum ( (each voltage) * (each voltage)) ))
rms (AC) 均方根。SQRT( (1/ # 采樣) *
    ( sum ( (each voltage - mean) *
  (each voltage - mean)) ))
period 周期。在一定范圍內所有周期中的
            一個周期的平均時間
duty cycle (rising) 占空比 （下降）。
        從中心點開始，負沿寬度同周期之比。
duty cycle (falling)  占空比 （下降）。
       從中心點開始，負沿寬度同周期之比。
 risetime(10..90) 上升時間（10..90）。
      從10% 到 90% 間的平均上升轉換時間。
risetime(20..80) 上升時間（20..80）。
      從20% 到 80% 間的平均上升轉換時間。
falltime(10..90)  下降時間（10..90）。
     從10% 到 90% 間的平均下降轉換時間
falltime(20..80)  下降時間（20..80） 。
     從20% 到 80% 間的平均下降轉換時間。
pulse width (positive)（脈沖寬度）（正）。
    在50%的電平下，測量正脈沖的平均寬度。
pulse width (negative)  （脈沖寬度）（負） 。
    在50%的電平下，測量負脈沖的平均寬度。
frequency （頻率） 。   波形的平均頻率.

所支持的操作系統 DOS
Win95
Win98
Win2000(僅適用USB口)
WinXP(僅適用USB口)
