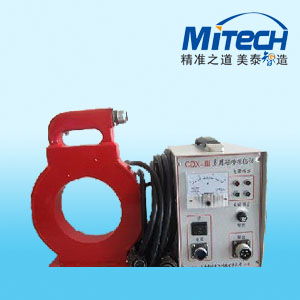

美泰CDX-III便攜式多用途磁粉探傷儀

詳細信息

CDX-III型磁粉探傷儀采用多種磁化方式，使儀器具有體積小、重量輕。高集成化電路使一臺設備兼?zhèn)湓瓗追N設備的全部功能。
高集成化電路多功能通用主機使一臺設備兼?zhèn)湓瓗追N設備的功能；適用于航天、航空、鐵道、汽車、船舶、壓力容器、機械、建筑、橋梁等行業。

功能選配

A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，獨立利用這種探頭制成一臺設備叫CJD-A型馬蹄磁軛探傷儀或角焊縫探傷儀，探頭利用活關節，使用范圍廣。

極距：10~160mm  提升力：AC≥4kg    重量：2kg

D型探頭：也稱電磁軛探頭，獨立利用這種探頭制成的設備叫CJD-D型電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。

極距：25~230mm   提升力：AC≥4kg  重量：2kg

E型探頭：也稱交叉磁軛探頭或旋轉磁場探頭，獨立利用這種探頭制成一臺設備叫CJX-E型旋轉磁場探傷儀利用兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的復合旋轉磁場，對工件一次全方位磁化。探傷速度快、檢測質量高。

極距：80mm    提升力：≥10kg  重量：3.5kg

O型探頭：也成環型探頭，獨立利用這種探頭制成一臺設備叫CJD-O型環型探傷儀；線圈通電產生強磁場磁化工作。適用于軸棒類、管道類等復雜工件的分段探傷或退磁。

內徑：150mm  中心磁強≥1800TA   重量：3kg

二、技術性能

1、電源電壓：AC  220V±10%   50HZ

2、探頭工作電壓：AC   36V

3、探頭工作電流：12A

4、靈敏度：可清晰完整地顯示（15/100）A型標準試片上的刻槽

5、探頭溫升：≤60℃

6、工作節拍：（建議在長時間使用使）充磁時間≤3秒，間隙時間≥2秒

7、外型尺寸：260×140×170mm

8、儀器重量：9kg

三、注意事項

1、儀器到用戶手里，開箱后，應首先通讀技術說明書1~2遍，基本掌握儀器原理、使用方法，接受按照裝箱單檢查設備附件是否齊全，再檢查儀器是否完好，量好電網配電板的電壓是否是220V，一切檢查無誤后，再插電源插頭，打開電源開關K1電源指示燈ZD3亮，說明一起正常。

2、探頭應和被探工件接觸時（不允許空載通電），探頭上的開關K2才能打開，對工件磁化，否則探頭線圈中電流很大，易燒壞保險絲BX1和雙向可控硅V，或燒壞探頭線圈。

3、探頭靈敏度的檢驗，在正式探傷前，首先要檢驗探傷靈敏度，將（30/100）A型標準試片置于被測工件表面上，并用透明窄膠帶粘牢試片的邊緣，然后用手壓緊探頭，移動試片置在探頭中心部位、按探頭水暖工的K2開關，通電磁化噴灑礠懸液在標準試片上，人工刻槽應顯示清晰，表明探傷靈敏度和礠懸液的配置均符合要求。

五、標準配置

探頭（用戶自選）

A型探頭1只

D型探頭1只

O型探頭1只

電源線 1根

探頭線1根

照明燈泡5W/12V 5只

保險絲  5A 5只

合格證 1份

保修卡1份

說明書1份
