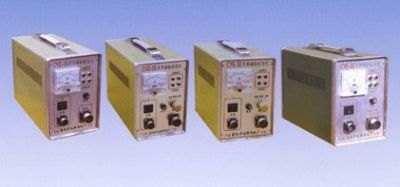

CYE-3B系列多用磁粉探傷儀

詳細信息

技術參數：

主要技術指標：
提升力：交流磁軛98N（10Kg）；帶活動關節時69N（7 Kg）；旋轉磁場98N（10 Kg）（被探工
件表面與探頭端面氣隙1.5mm
探頭極距：交流磁軛探頭，固定式為155mm，帶活關節時為50-200mm;旋轉磁場兩相鄰探頭鐵芯
中心距為125mm;
探頭工作電壓36V
靈敏度：磁軛，旋轉磁場探傷時均可清晰顯示30/100A型標準試片上的人工刻槽
電源電壓：交流220V、50Hz
重量：電磁軛探頭2 Kg，旋轉磁場探頭4 Kg
A型角焊縫探頭
D型磁軛探頭
E型旋轉磁場探頭
O型環形探頭
探頭說明：
探頭名稱
型號
極距
重量
角焊縫探頭A
20-160mm
2kg
磁軛探頭D
0-180mm
2kg
旋轉磁場探頭E
110mm
3.5kg
環形探頭O
內徑120mm
2kg
主要特點：

特點及用途
CYE-3系列多用磁粉探傷儀具有磁軛，旋轉磁場探傷雙重功能。儀器采用可控硅作無觸點開關，噪音小，壽命長，工作穩定，可靠性好。整機設計體積小，重量輕，攜帶方便。其中CYE-3B儀器配置“連續”、“斷續”、“退磁”功能，當用戶為了省力時，可將儀器轉換開關拔至斷續位置，探頭可間斷通電，行走方便。CYE-3C型除有CYE-3A的一切功能外，根據用戶需求隨機配置磁鉗形探頭，環形探頭，達到一機多用目的。
