MSN：lxn@ok17.net美國理想 IDEAL 線纜認證測試儀LANTEK 7G
 |
- 儀器名稱： 線纜認證測試儀
- 儀器品牌：美國理想 IDEAL
- 儀器型號：LANTEK 7G
- 送貨時間：48小時內
- 標準價格：不詳
- 本站售價：洽詢
- 關鍵參數：主機采用業界最明亮的4英寸彩色VGA液晶顯示器，遠端機提供雙行黑白液晶屏幕 ?可直接以圖形方式直觀地顯示測試結果 ?應用專利技術，只需一套適配器即可完成信道、鏈路測試及現場校準，有效降低用戶投資 ?LANTEK6測試帶寬達350MHz,超過6類/ISO E級標準 ?LANTEK6A測試帶寬達500MHz,滿足增強6類標準 ?LANTEK7G測試帶寬達1000MHz,超過ISO F級標準草案 ?信道與鏈路測試全部通過ETL III/IV級精度認證
性能參數介紹
軟件下載： 無
資料下載： 無
產品介紹
LANTEK
產品型號:LANTEK 7G
LANTEK 6/
·全中文操作界面及在線幫助
·主機采用業界最明亮的4英寸彩色VGA液晶顯示器，遠端機提供雙行黑白液晶屏幕
·可直接以圖形方式直觀地顯示測試結果
·應用專利技術，只需一套適配器即可完成信道、鏈路測試及現場校準，有效降低用戶投資
·LANTEK6測試帶寬達350MHz,超過6類/ISO E級標準
·LANTEK
·LANTEK
·信道與鏈路測試全部通過ETL III/IV級精度認證
·自動測試（包括圖形）只需20秒
·LANTEK6可完全升級為LANTEK
·嵌入式TDR功能，實現銅纜與光纖故障定位
·配合IDEAL首創的光纖選件可顯示光纖鏈路中事件的距離與規模
·提供RS232及USB接口，實現上載測試結果及固件升級
·兩個全功能PCMCIA插槽，可插接小型閃存卡（Compact Flash Memory），并可用于將來的功能擴展
免費提供固件升級，并提供本地化的技術支持與維修
LANTEK 6/
|
項目 |
LANTEK 6/ |
LANTEK 7 |
|
測試標準 |
ANSI/TIA/EIA 568B/C,6/ ISO C/D/E級, AS/NZS 3080,IEEE 802.3, EN50173,EN50173.A1 |
在LANTEK6/6A測試標準中增加: Cat 7類,ISO F級測試標準 |
|
電纜類型 |
UTP/ScTP/FTP;3/5e/6/ ISO C/D/E級（信道與鏈路） IBM STP 1,2,6型同軸電纜 110/66/210模塊 |
在LANTEK6電纜類型中增加: Cat 7類, ISO F級電纜 |
|
自動測試存儲容量 （內存） |
無圖形測試30,000條 | |
|
有圖形測試500條（取決于測試標準與測試項目） | ||
|
自動測試存儲容量 （64M閃存） |
無圖形測試30,000條 | |
|
有圖形測試500條（取決于測試標準與測試項目） | ||
|
尺寸 （主機與遠端） |
| |
|
重量 |
顯示裝置:1050g；遠端裝置：914g；電池：548g | |
|
電池組 |
NiMH可充電 | |
|
電池標準使用時間 |
8小時 | |
|
操作溫度 |
| |
|
存儲溫度 |
| |
|
濕度 |
5－90％（不冷凝） | |
LANTEK 6/
|
測量指標 |
測量范圍 |
分辨率 |
精度 | ||
|
長度 |
0－2000英尺 |
1英尺 |
±（3％＋3英尺） | ||
|
延遲 |
0－8000ns |
1ns |
±（3％＋1ns） | ||
|
特性阻抗 |
35－180Ω |
0.1Ω |
±（3％＋1Ω） | ||
|
電容（合計） |
0-100nF |
1PF |
±（2％＋20pF） | ||
|
電容（每英尺） |
0-100nF |
0.1pF |
±（2％＋1pF） | ||
|
環路電阻 |
0-200Ω |
0.1Ω |
±（1％＋2Ω） | ||
|
衰減 |
LANTEK6 1-350MHz |
LANTEK 1-500MHz |
LANTEK 1-1000MHz |
0.1dB |
*ETL III/IIIe/IV |
|
近端串?dāng)_ |
LANTEK6 1-350MHz |
LANTEK 1-500MHz |
LANTEK 1-1000MHz |
0.1dB |
ETL III/IIIe/IV |
|
回波損耗 |
LANTEK6 1-350MHz |
LANTEK 1-500MHz |
LANTEK 1-1000MHz |
0.1dB |
ETL III/IIIe/IV |
|
遠端串?dāng)_ |
LANTEK6 1-350MHz |
LANTEK 1-500MHz |
LANTEK 1-1000MHz |
0.1dB |
ETL III/IIIe/IV |
|
底噪 |
< -90dB |
|
| ||
|
動態測量范圍 |
> 90dB |
|
| ||
LANTEK 6/
|
部件名稱 |
LANTEK6B |
LANTEK6AB |
LANTEK6AP |
LANTEK6ATRV |
LANTEK7GP |
LANTEK7GTRV |
|
便攜工具包 |
∨ |
∨ |
|
|
|
|
|
測試儀主機（含電池） |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
|
測試儀遠端機（含電池） |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
|
LANTEK Reporter分析軟件 |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
|
串口及USB通信電纜 |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
|
2套話筒耳機及AC電源適配器 |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
|
用戶手冊，快速指南及注冊卡片 |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
|
2支6類通用適配器及參考跳線 |
∨ |
|
|
|
|
|
|
2支 |
|
∨ |
∨ |
∨ |
∨ |
∨ |
|
2支7類TERA適配器及參考跳線 |
|
|
|
|
∨ |
∨ |
|
硬質工具箱 |
|
|
∨ |
|
∨ |
|
|
帶輪旅行箱 |
|
|
|
∨ |
|
∨ |
|
PCMCIA適配器 |
|
|
∨ |
∨ |
∨ |
∨ |
|
|
|
|
∨ |
∨ |
∨ |
∨ |
|
USB接口閃存卡讀卡器 |
|
|
∨ |
∨ |
∨ |
∨ |
|
2支備用電池 |
|
|
∨ |
∨ |
∨ |
∨ |
|
雙槽快速充電器 |
|
|
∨ |
∨ |
∨ |
∨ |
TRACETEK 光纖選件
·唯一可實現局域網光纖故障定位線纜測試儀選件
·單端測量光纖長度,無需遠端機或第二個操作者
·可沿測試光纖分析各反射事件
·圖解事件發生的位置距離及數量
·提供與昂貴的OTDR類似的圖形信息
·測試數據可上傳PC機,并輸出測試報告
·LANTEK?測試儀配備TRACETEKTM后,即可完成銅纜和光纖雙重檢測和故障定位任務
·與LANTEK其它適配器的裝配方式相同，TRACETEK適配器同樣采用內嵌式設計，有效防止意外損壞。
TRACETEK TM光纖選件技術指標
|
中心波長 |
1300nm，1310nm | |
|
最小反射事件檢測 |
－40dB | |
|
檢測器類型 |
INGaAs | |
|
檢測距離 |
高精度 |
0 |
|
中精度 |
250 | |
|
低精度 |
500 | |
|
2套話筒耳機及AC電源適配器用戶手冊，快速指南及注冊卡片 |
高精度 |
|
|
中、低精度 |
| |
|
檢測精度 |
±3％＋ | |
|
顯示精度 |
| |
|
多模輸出功率 |
40mW，（＋16.5dBm） | |
|
多模光源類型 |
1300nm Fabry-Perot激光 | |
|
單模輸出功率 |
20mW，（＋13.5dBm） | |
|
單模光源類型 |
1310nm Fabry-Perot激光 | |
FIBERTEK TM 光纖選件
·可對多模和單模光纖的長度、信號損耗和延遲進行認證
·850nm VCSEL光源，允許在多模光纖上進行千兆以太網檢測認證
·允許對多模和單模光纖進行雙向和雙波長測量
·具有適用于最常用網絡類型的自動測試功能
·可在多模和單模光纖上實現全雙工對講
FIBERTEK 光纖選件技術指標
|
項目 |
多模 |
單模 | |
|
可接收波長 |
850nm,1300nm |
1310nm，1550nm | |
|
檢測器精度 |
±0.15dB |
±0.15dB | |
|
接收器解析度 |
0.01dB |
0.01dB | |
|
靈敏度 |
850nm：-13dBm； |
1310nm：-28dBm； | |
|
接收器飽和度 |
850nm：-6dBm； |
1310nm：-13dBm； | |
|
發射器輸出 |
50μm |
62.5μm |
9μm |
|
*測量動態范圍 |
50μm |
62.5μm |
9μm |
|
最大測量距離 |
850nm：雙路： |
1310nm，1550nm： | |
|
最小測量距離 |
| ||
|
長度測量精度 |
絕對精度3％，可重復性：1％，顯示解析度：1m，最小測量長度：5m | ||
|
網絡規格 |
1000Base SX/LX,IEEE-802.3Z,100Base-F,10Base-FL/FB,ATM-155/622 | ||
|
工作環境 |
工作溫度：18℃－30℃，環境氣流：0.3Ms(20℃) | ||

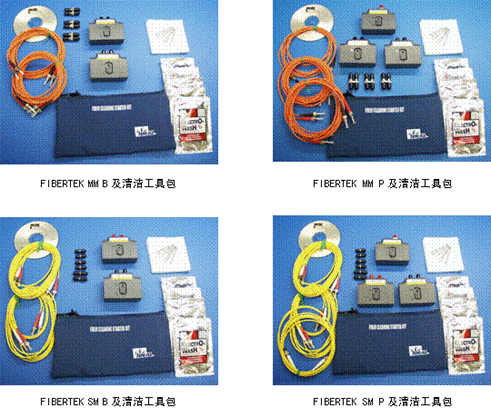

光纖選件工具包配置
|
光纖選件功能描述 |
型號 |
|
硬質工具包，850nm/1300nm ST適配器，ST光纖跳線，ST對接連接器 |
FIBERTEK MM B |
|
除提供FIBERTEK MM B所有配置外，增加TRACETEK MM 適配器 |
FIBERTEK MM P |
|
硬質工具包，1310nm/1550nm FC適配器，FC光纖跳線，FC對接連接器 |
FIBERTEK SM B |
|
除提供FIBERTEK SM B所有配置外，增加TRACETEK SM適配器 |
FIBERTEK SM P |
|
TRACETEK MM適配器，FC轉ST光纖跳線 |
TRACETEK MM |
|
TRACETEK SM適配器，FC轉ST光纖跳線 |
TRACETEK SM |
|
FIBERTEK MM B與FIBERTEK SM B全部配置 |
FIBERTEK ALL B |
|
FIBERTEK MM P與FIBERTEK SM P全部配置 |
FIBERTEK ALL P |
TRACETEK與FIBERTEK功能對照
|
光纖選件名稱 |
測長度 |
測衰減 |
故障定位 |
光源波長 |
|
TRACETEKTM |
√ |
√ |
1310 | |
|
FIBERTEKTM |
√ |
√ |
1310 & 1550 |
