美國理想 IDEAL線纜認證測試儀LANTEK 6A
  • 儀器名稱：線纜認證測試儀
  • 儀器品牌：美國理想 IDEAL
  • 儀器型號：LANTEK 6A
  • 送貨時間：48小時內
  • 標準價格：不詳
  • 本站售價：洽詢
  • 關鍵參數：?主機采用業界最明亮的4英寸彩色VGA液晶顯示器，遠端機提供雙行黑白液晶屏幕 ?可直接以圖形方式直觀地顯示測試結果 ?應用專利技術，只需一套適配器即可完成信道、鏈路測試及現場校準，有效降低用戶投資 ?LANTEK6測試帶寬達350MHz,超過6類/ISO E級標準 ?LANTEK6A測試帶寬達500MHz,滿足增強6類標準 ?LANTEK7G測試帶寬達1000MHz,超過ISO F級標準草案 ?信道與鏈路測試全部通過ETL III/IV級精度認證
加入購物車 加入收藏夾 無軟件下載 無資料下載 廠商介紹

性能參數介紹

軟件下載：        無

資料下載：         無

產品介紹

LANTEK 6A線纜認證測試儀





產品型號:LANTEK 6A





LANTEK 6/6A/7G 產品特點：

·全中文操作界面及在線幫助

·主機采用業界最明亮的4英寸彩色VGA液晶顯示器，遠端機提供雙行黑白液晶屏幕

·可直接以圖形方式直觀地顯示測試結果

·應用專利技術，只需一套適配器即可完成信道、鏈路測試及現場校準，有效降低用戶投資

·LANTEK6測試帶寬達350MHz,超過6類/ISO E級標準

·LANTEK6A測試帶寬達500MHz,滿足增強6類標準

·LANTEK7G測試帶寬達1000MHz,超過ISO F級標準草案

·信道與鏈路測試全部通過ETL III/IV級精度認證

·自動測試（包括圖形）只需20秒

·LANTEK6可完全升級為LANTEK6A或7G，以最大的靈活性滿足測試需要，充分保護用戶資金投入

·嵌入式TDR功能，實現銅纜與光纖故障定位

·配合IDEAL首創的光纖選件可顯示光纖鏈路中事件的距離與規模

·提供RS232及USB接口，實現上載測試結果及固件升級

·兩個全功能PCMCIA插槽，可插接小型閃存卡（Compact Flash Memory），并可用于將來的功能擴展

·免費提供固件升級，并提供本地化的技術支持與維修



LANTEK 6/6A/7G性能指標

項目

LANTEK 6/6A

LANTEK 7

測試標準

ANSI/TIA/EIA 568B/C,6/6A類,

ISO C/D/E級,

AS/NZS 3080,IEEE 802.3,

EN50173,EN50173.A1

在LANTEK6/6A測試標準中增加:

Cat 7類,ISO F級測試標準

電纜類型

UTP/ScTP/FTP;3/5e/6/6A類；

ISO C/D/E級（信道與鏈路）

IBM STP 1,2,6型同軸電纜

110/66/210模塊

在LANTEK6電纜類型中增加:

Cat 7類, ISO F級電纜

自動測試存儲容量

（內存）

無圖形測試30,000條

有圖形測試500條（取決于測試標準與測試項目）

自動測試存儲容量

（64M閃存）

無圖形測試30,000條

有圖形測試500條（取決于測試標準與測試項目）

尺寸

（主機與遠端）

256mm×127mm×58mm(10.1”×5.0”×2.3”)

重量

顯示裝置:1050g；遠端裝置：914g；電池：548g

電池組

NiMH可充電

電池標準使用時間

8小時

操作溫度

0℃-50℃

存儲溫度

-20℃－70℃

濕度

5－90％（不冷凝）

LANTEK 6/6A/7G 主要技術指標



測量指標

測量范圍

分辨率

精度

長度

0－2000英尺

1英尺

±（3％＋3英尺）

延遲

0－8000ns

1ns

±（3％＋1ns）

特性阻抗

35－180Ω

0.1Ω

±（3％＋1Ω）

電容（合計）

0-100nF

1PF

±（2％＋20pF）

電容（每英尺）

0-100nF

0.1pF

±（2％＋1pF）

環路電阻

0-200Ω

0.1Ω

±（1％＋2Ω）

衰減

LANTEK6

1-350MHz

LANTEK6A

1-500MHz

LANTEK7G

1-1000MHz

0.1dB

*ETL III/IIIe/IV

近端串?dāng)_

LANTEK6

1-350MHz

LANTEK6A

1-500MHz

LANTEK7G

1-1000MHz

0.1dB

ETL III/IIIe/IV

回波損耗

LANTEK6

1-350MHz

LANTEK6A

1-500MHz

LANTEK7G

1-1000MHz

0.1dB

ETL III/IIIe/IV

遠端串?dāng)_

LANTEK6

1-350MHz

LANTEK6A

1-500MHz

LANTEK7G

1-1000MHz

0.1dB

ETL III/IIIe/IV

底噪

< -90dB





動態測量范圍

> 90dB















LANTEK 6/6A/7G工具包配置



部件名稱

LANTEK6B

LANTEK6AB

LANTEK6AP

LANTEK6ATRV

LANTEK7GP

LANTEK7GTRV

便攜工具包



∨



∨









測試儀主機（含電池）



∨



∨



∨



∨



∨



∨

測試儀遠端機（含電池）



∨



∨



∨



∨



∨



∨

LANTEK Reporter分析軟件

∨



∨



∨



∨



∨



∨

串口及USB通信電纜



∨



∨



∨



∨



∨



∨

2套話筒耳機及AC電源適配器



∨



∨



∨



∨



∨



∨

用戶手冊，快速指南及注冊卡片



∨



∨



∨



∨



∨



∨

2支6類通用適配器及參考跳線



∨











2支6A類通用適配器及參考跳線





∨



∨



∨



∨



∨

2支7類TERA適配器及參考跳線











∨



∨

硬質工具箱







∨





∨



帶輪旅行箱









∨





∨

PCMCIA適配器









∨



∨



∨



∨

64M閃存卡







∨



∨



∨



∨

USB接口閃存卡讀卡器







∨



∨



∨



∨

2支備用電池







∨



∨



∨



∨

雙槽快速充電器







∨



∨



∨



∨

TRACETEK 光纖選件

·唯一可實現局域網光纖故障定位線纜測試儀選件
·單端測量光纖長度,無需遠端機或第二個操作者
·可沿測試光纖分析各反射事件
·圖解事件發生的位置距離及數量
·提供與昂貴的OTDR類似的圖形信息
·測試數據可上傳PC機,并輸出測試報告
·LANTEK?測試儀配備TRACETEKTM后,即可完成銅纜和光纖雙重檢測和故障定位任務
·與LANTEK其它適配器的裝配方式相同，TRACETEK適配器同樣采用內嵌式設計，有效防止意外損壞。



TRACETEK TM光纖選件技術指標

中心波長

1300nm，1310nm



最小反射事件檢測

－40dB



檢測器類型

INGaAs



檢測距離

高精度

0-800m

中精度

250-850m

低精度

500-4000m

2套話筒耳機及AC電源適配器用戶手冊，快速指南及注冊卡片

高精度

2m

中、低精度

8m

檢測精度

±3％＋1m



顯示精度

0.01m



多模輸出功率

40mW，（＋16.5dBm）



多模光源類型

1300nm Fabry-Perot激光



單模輸出功率

20mW，（＋13.5dBm）



單模光源類型

1310nm Fabry-Perot激光





FIBERTEK TM 光纖選件

·可對多模和單模光纖的長度、信號損耗和延遲進行認證
·850nm VCSEL光源，允許在多模光纖上進行千兆以太網檢測認證
·允許對多模和單模光纖進行雙向和雙波長測量
·具有適用于最常用網絡類型的自動測試功能
·可在多模和單模光纖上實現全雙工對講



FIBERTEK 光纖選件技術指標

項目

多模

單模

可接收波長

850nm,1300nm

1310nm，1550nm

檢測器精度
（0～-15dB）

±0.15dB

±0.15dB

接收器解析度

0.01dB

0.01dB

靈敏度
（最小檢測信號）

850nm：-13dBm；
1300nm：-26dBm

1310nm：-28dBm；
1550nm：-25dBm

接收器飽和度
（最大檢測信號）

850nm：-6dBm；
1300nm：-13dBm

1310nm：-13dBm；
1550nm：-14dBm

發射器輸出
（發射功率）

50μm
850nm：-6dBm；
1300nm：-14dBm

62.5μm
850nm：-5dBm；
1300nm：-13dBm

9μm
1310nm：-13dBm；
1550nm：-14dBm

*測量動態范圍

50μm
850nm：-7dBm(2.0Km)；
1300nm：-12dBm(8.0 Km)

62.5μm
850nm：-8dBm(2.0Km)；
1300nm：-13dBm(8.6Km)

9μm
1310nm：-15dBm(15Km)；
1550nm：-14dBm(15Km)

最大測量距離

850nm：雙路：500m,環路：1000m；
1300nm：雙路：2000m,環路：4000m

1310nm，1550nm：
雙路：3000m
環路：6000m

最小測量距離

5m

長度測量精度

絕對精度3％，可重復性：1％，顯示解析度：1m，最小測量長度：5m

網絡規格

1000Base SX/LX,IEEE-802.3Z,100Base-F,10Base-FL/FB,ATM-155/622

工作環境

工作溫度：18℃－30℃，環境氣流：0.3Ms(20℃)

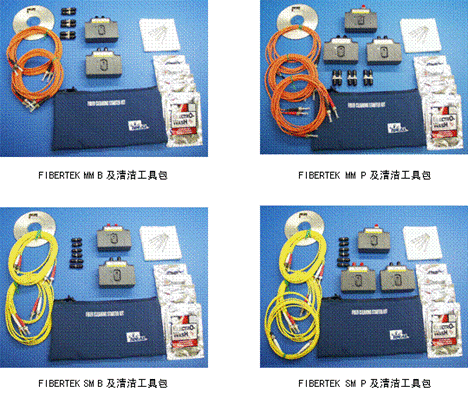

光纖選件工具包配置

光纖選件功能描述

型號

硬質工具包，850nm/1300nm ST適配器，ST光纖跳線，ST對接連接器

FIBERTEK MM B

除提供FIBERTEK MM B所有配置外，增加TRACETEK MM 適配器

FIBERTEK MM P

硬質工具包，1310nm/1550nm FC適配器，FC光纖跳線，FC對接連接器

FIBERTEK SM B

除提供FIBERTEK SM B所有配置外，增加TRACETEK SM適配器

FIBERTEK SM P

TRACETEK MM適配器，FC轉ST光纖跳線

TRACETEK MM

TRACETEK SM適配器，FC轉ST光纖跳線

TRACETEK SM

FIBERTEK MM B與FIBERTEK SM B全部配置

FIBERTEK ALL B

FIBERTEK MM P與FIBERTEK SM P全部配置

FIBERTEK ALL P



TRACETEK與FIBERTEK功能對照

光纖選件名稱

測長度

測衰減

故障定位

光源波長

TRACETEKTM

√

√

1310
1300

FIBERTEKTM

√

√

1310 & 1550
1300 & 850
